INSTALLAZIONE DI PIEZOMETRI
Nell’ambito dei sondaggi geognostici si può richiedere la fornitura e l’installazione di strumentazione geotecnica dedicata al controllo della piezometria, quali piezometri a tubo aperto, piezometri tipo Casagrande e/o elettrici, nei fori di sondaggio eseguiti a carotaggio continuo e/o in fori appositamente realizzati a distruzione di nucleo.
Piezometri tipo Casagrande
Il piezometro Casagrande, particolarmente indicati in terreni a bassa permeabilità, è costituito da una cella piezometrica e da una doppia tubazione di misura e di spurgo.

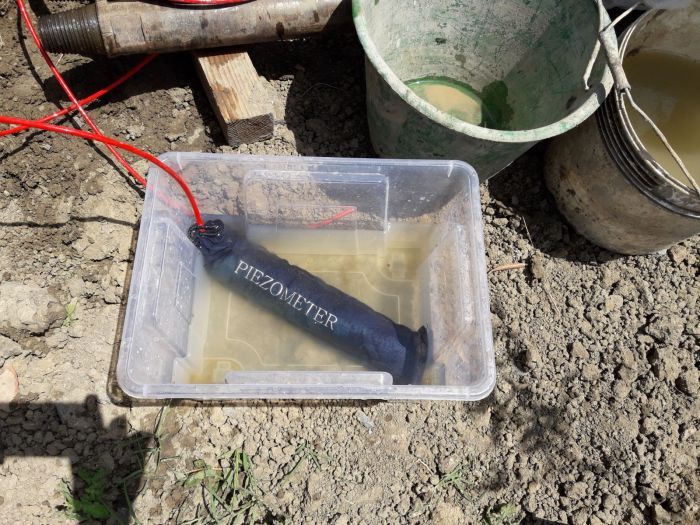

Piezometri di tipo elettrico

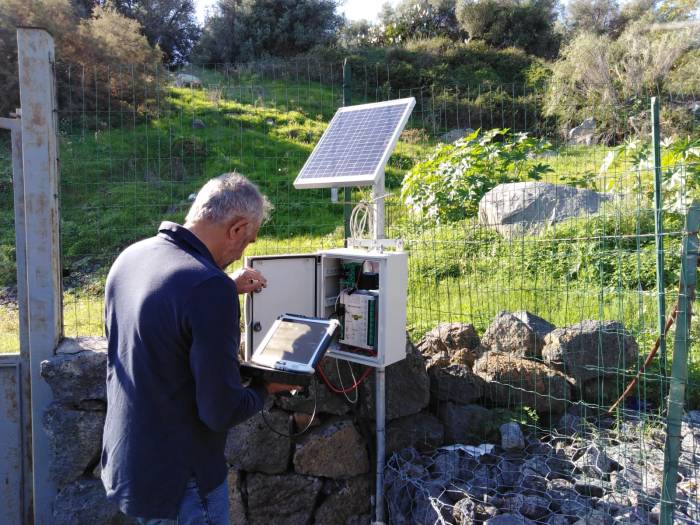

Sono costituiti da trasduttori di pressione interstiziale collegati a centraline A/D che ad intervalli di tempo prestabiliti convertono in valore numerico le tensioni elettriche proveniente dai piezometri. La registrazione dei dati viene impostata in modalità “continuo”, mentre l’archiviazione del dato numerico per la successiva rappresentazione grafica, è stata impostata a cadenza oraria (1 ora). La trasmissione dati avviene via GPRS su piattaforma FTP. L’alimentazione di tutto il sistema di monitoraggio è assicurata da batterie al piombo gel 6 V 12 Ah collegate a pannelli solari
Piezometro tipo a tubo microfessurato (tubo aperto)
Viene utilizzato per il monitoraggio di falde in terreni a medio – alta permeabilità.
Il piezometro è costituito da una tubazione in plastica (serie pesante) di diametro vario con microfessure nei tratti richiesti dalla Committenza; nei suddetti tratti il tubo deve essere rivestito da una guaina di tessuto non tessuto atta a prevenire l’intasamento delle microfessure

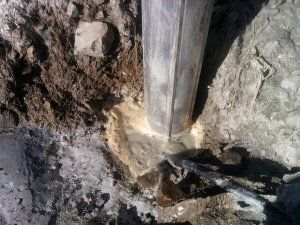

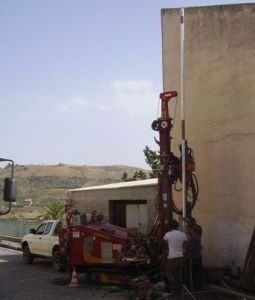

INCLINOMETRI

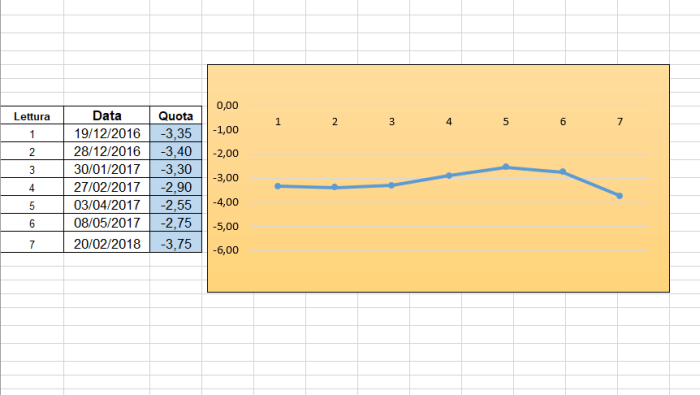

RILIEVI DI FALDA

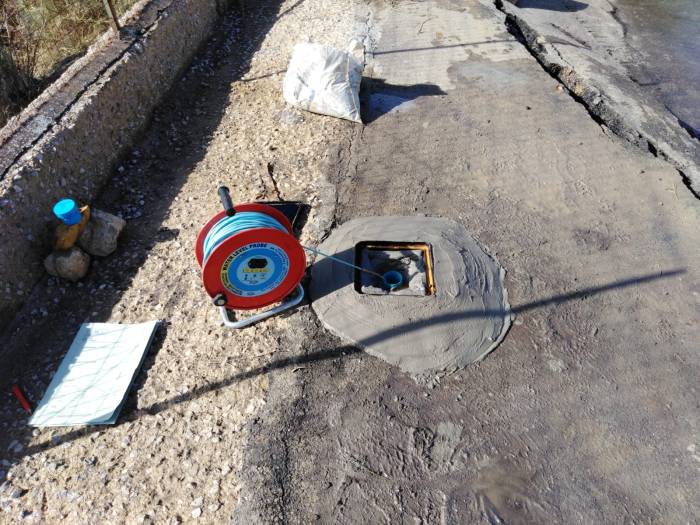

Per un corretto monitoraggio del livello piezometrico è necessario eseguire il rilievo della falda attraverso freatimetri; si tratta di strumenti costituiti da un cavo di opportuna robustezza collegato in una estremità ad un rilevatore di acqua e corredato da un segnalatore acustico e luminoso

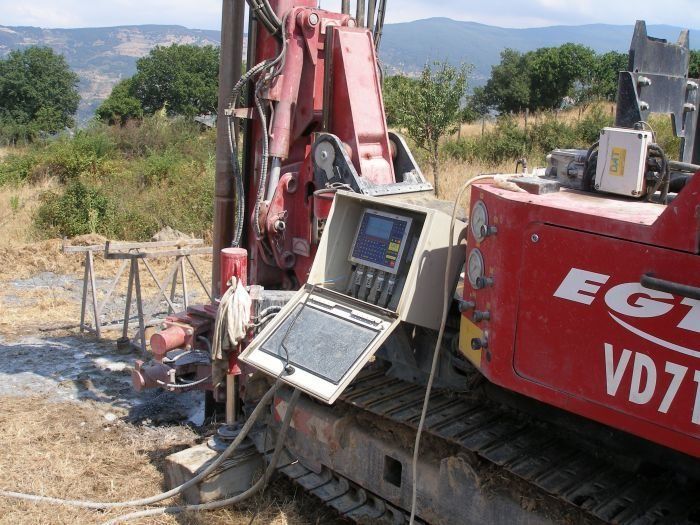

PARAMETRI DI PERFORAZIONE (DATA LOGGER)

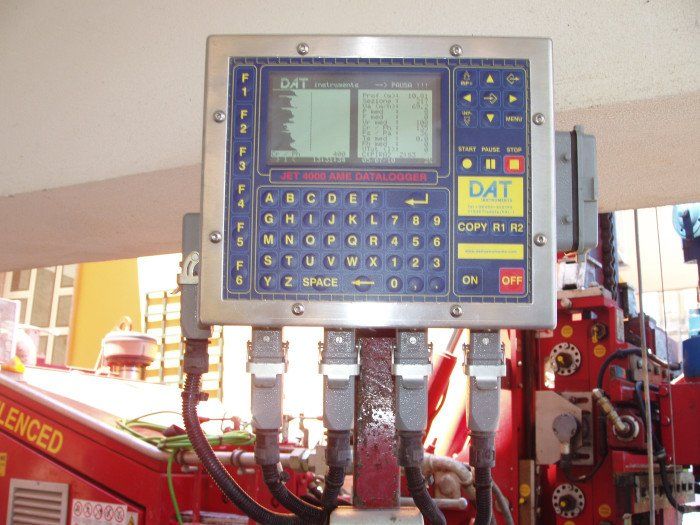

Il sistema di acquisizione usato è uno strumento costituito da una scatola di acquisizione della Dat Instruments mod. JET 4000 AME corredato da trasduttori che rilevano i seguenti parametri:
– Velocità di avanzamento dell’utensile – Va
– Pressione del circuito di spinta – Ps
– Velocità del circuito di rotazione – Vr
– Coppia – Cr
La velocità di avanzamento viene rilevata mediante “encoder”, sincronizzato con la testa di perforazione ; le pressioni di spinta, rotazione e coppia vengono rilevate mediante trasduttori di pressione inseriti nei circuiti oleodinamici o idraulici
